Як правило, більшу частину радіокомпонентів можна перевірити звичайним мультиметром. Однак є й такі, які мультиметром не протестувати зовсім чи вдасться це зробити лише частково. Наприклад, MOSFET польові транзистори, J-FET. Крім того, не всі мультиметри можуть вимірювати ємність конденсаторів, а ті які можуть це робити, не можуть вимірювати ESR – еквівалентний послідовний опір і Vloss – напруга витоку.
Не вдасться так само мультиметром визначити напругу стабілізації стабілітронів при затертої або дрібної маркуванні.

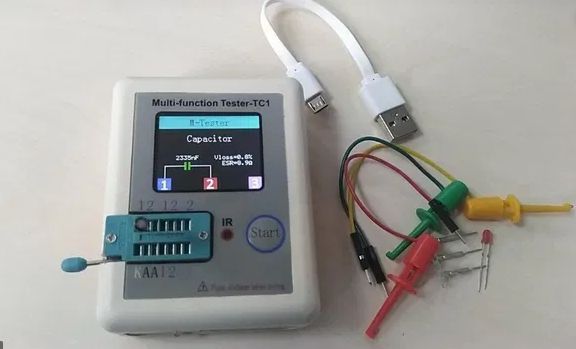

І ось в цих випадках може виручити багатофункціональний тестер МС-1, яким можна тестувати резистори опором до 50 МОм, діоди, стабілітрони з напругою стабілізації до 30 вольт, світлодіоди, npn і pnp біполярні транзистори, N і P канальні MOSFET польові транзистори і J-FET, IGBT біполярні транзистори з ізольованим затвором, тиристори, сімістори, вимірювати індуктивність, ємність, ESR, Vloss конденсаторів, а так само напруга літієвих акумуляторів до 4,5 вольт. Тестер вміє дешифрувати сигнали пультів дистанційного керування. Живиться прилад від внутрішнього літій-іонного акумулятора і заряджається через microUSB роз'єм від будь-якого джерела напругою не більше 6 вольт. Інформація про результати тесту виводиться на кольоровий TFT дисплей розміром 1,8 дюйма з роздільною здатністю 160*128 пікселів.
Особливості:
Транзисторний тестер
- Автоматичне виявлення біполярних транзисторів NPN і PNP, N-каналу і Рканала, МДН-транзистори, Польовий транзистор з керуючим PN-переходом JFET, діоди (включаючи подвійні діоди), N - і P-IGBT, резистори (включаючи потенціометри), індуктори, конденсатори, тиристори, симістори і акумулятор (0.1-4.5)
- Автоматичне виявлення стабілітрона (0,01-30)
- Самотестування з автоматичною калібруванням
ІК-декодер
- Підтримка кодування IRI Hitachi
- Відображення ІК-сигналів
- ІК прийом
Інші
- Результати вимірювань з використанням графічного дисплея TFT (160x128)
- Одна ключова операція
- Автоматичне відключення живлення (заданий тайм-аут)
- Вбудована літій-іонна акумуляторна батарея великої ємності
- Літій-іонний детектор напруги батареї
- Підтримка китайської та англійської мов
Попередження! Вбудована літій-іонна батарея, суворо заборонено тестер, занурювати у воду або розміщувати поруч з джерелом тепла!
Попередження! Для вашої особистої безпеки суворо дотримуйтесь інструкцій щодо використання літій-іонних акумуляторів і заходи обережності!
| Основні характеристики транзистор тестера | |
| Діапазон вимірювання ємності | 30 пФ – 100 мФ |
| Діапазон вимірювання індуктивності | 0,01 мкГн – 20 Гн |
| Діапазон вимірювання опору | 0,1 Ом – 50 мОм |
| Досліджувані компоненти | транзистори (PnP, NPN, N-, IGBT, MOSFET, JFET), діоди і здвоєні діоди, резистори, конденсатори, діоди Зенера (стабілітрони), триаки і тиристори, конденсатори, елементи живлення, котушки індуктивності; |
| Визначення показників | авто виявлення компонентів: біполярних транзисторів NPN і PNP, N - каналу і P - каналу, у МДН-транзисторів, польових транзисторів з керуючим PN-переходом JFET, діодів (< 4.5 ) і подвійних діодів, N - і P-IGBT транзисторів, резисторів і потенціометрів, індукторів, конденсаторів, тиристорів, сімісторов (IGT < 6 мА)і акумуляторів (0.1 - 4.5), стабілітронів (0,01 - 30); вимірювання ESR (Equivalent series resistance) - еквівалентний послідовний опір (ЕПС, внутрішній опір) електричних конденсаторів, вимірювання ємності конденсаторів без демонтажу їх з друкованої плати, що значною мірою зменшує час пошуку несправності, підвищує якісні показники ремонту апаратури; вимірювання опорів і індуктивностей в широкому діапазоні; самотестування з автоматичною калібруванням; інфрачервоне дистанційне управління: підтримка кодування IRI Hitachi, відображення ІК-сигналів і ІК прийом; |
| Автоматичний перехід в сплячий режим | є 20 секунд за замовчуванням |
| Тестове напруга (пікове) | 4,5 |
| Тестовий струм | <6 мА |
| Мікроконтролер | ATmega328 |
| Версія приладу | TC1-V2.12k |
| Загальні характеристики | |
| Дисплей | TFT з роздільною здатністю 160 x 128 пікселів і підсвічуванням |
| Інтерфейс передачі даних | micro USB |
| Харчування | DC 0,1 – 4,5 В, літій-іонна акумуляторна батарея великої ємності |
| Габарити | 88 x 80 x 28 мм |
| Маса | 111,5 г |
| Комплектация | тестер радиокомпонентов LCR-TC1 – 1 шт |
| кабель micro USB – 1 шт щупы – 1 комплект набор для калибровки (конденсатор, светодиод, контакты-штыри)– 1 комплект |
|
Дополнительная информация
В случае неисправности прибора на экране появляется соответствующая надпись. Кроме этого, при некоторых действиях отображаются необходимые подсказки. Отличительная особенность — широкий диапазон измерения индуктивности — от сотых долей мГн до 20 Гн, что актуально при ремонте высокочастотной техники. Рабочая частота многофункционального измерителя Tester-TC1 сравнительно высока и равна 16 МГц.
Гарантія: 12 місяця. Не поширюється на прилади мають механічні пошкодження, неповну комплектацію (дивитися вище - Комплектація), без гарантійного талону.
