Основні | |
---|---|
Країна виробник | Китай |
Загальні | |
Вага | 0.057 г |
Висота | 7 мм |
Довжина | 70 мм |
Напруга | 4 В |
Ширина | 30 мм |
Монітор | |
Монітор | РК |
Розмір монітора | 1.44 дюйм |
Кольоровість монітора | Кольоровий |
Користувацькі характеристики | |
Індикація | Світлова |
Застосування тестера | Телефони, Зовнішні акумулятори, Гаджети з USB інтерфейсом |
Стан | Нове |
Тип | Тестер |
Функції | Амперметр, Вольтметр, Термометр, Ватметр, омметр |

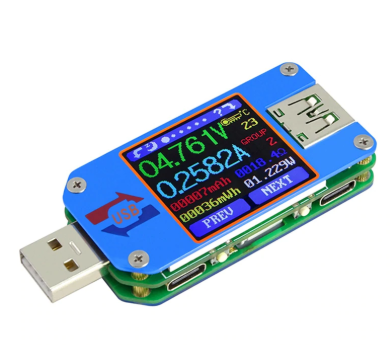

Багато настроюється USB-тестер UM25C від виробника Ruideng Technologies призначений для тестування напруги, сили струму і енергоспоживання різних USB-пристроїв (адаптерів живлення, телефонів, планшетів, зовнішніх акумуляторів або інших гаджетів) при підключенні їх за допомогою різних інтерфейсів (USB 3.0, Micro USB і USB Type-C) з можливістю моніторингу та налаштування при підключенні до Android-пристроїв по бездротовому протоколу передачі даних Bluetooth.
Можливості та переваги:
- Моніторинг параметрів у режимі реального часу: напруги (V), сили струму(A), потужності (W), енергоспоживання з моменту запису (Wh), місткості (mAh), яка пройшла через тестер з моменту початку запису, опір пристрою (Ω), температури тестера (°C/°F)
- Відображення історії вимірювань напруги та сили струму у вигляді графіка з мінімальними і максимальними зареєстрованими параметрами
- Відображення температури тестера з можливістю перемикання °C/°F
- 10 комірок пам'яті, які зберігають інформацію після відключення живлення
- Моніторинг та управління тестером 4-ма кнопками або через додаток на Android-пристрої при підключенні через Bluetooth
- Автовідключення дисплея через завданні час: 1-9 хвилин
- Відключення через завданні час: 1-5 хвилин
- Настройка яскравості екрану в 5 режимах
- Налаштування колірної палітри екрана в 64 комбінаціях
- Режим підказок
- Підтримка OPPO phone, VOOC, OnePlus DASH
- Интерфес для входи: USB 3.0 Female , Micro USB і USB Type-C
- Интерфес виходу: USB 3.0 Male
Характеристики:
Параметр |
Діапазон |
Точність |
Измиряемое напруга |
4-24В |
До 0.01 |
Вимірюється сила струму |
0-4А |
0.001 А |
Вимірювання ємності (пройденой) |
0-99999мАч |
±(0,5% + 1 е. м. р.) |
Вимірювання енергоспоживання (пройденого) |
0-999.99 Вт•год |
±(0,8% + 3 е. м. р.) |
Вимірювання температури |
-10 °C - 100 °C |
±3°C |
Вимірювання опору пристрою |
0.8 Ω – Ω 9999.9 |
|
Час вимірювання |
0-100год |
|
Частота вимірювання |
2Гц |
|
Порівняльна харахтеристика USB-тестерів різних моделей виробництва Ruideng Technologies:
Управління:
Управління USB-тестером здійснюється за допомогою 4-х кнопок, які розміщені по боках тестера:
- Ліва верхня кнопка (ЛВК): коротке натискання відключає дисплей, повторне натискання включає дисплей, затискання клавіші повертає орієнтацію екрану вліво
- Права перхняя кнопка (ПВК): коротке натискання відображає подскаски для даного екрану, затискання клавіші повертає орієнтацію екрану праворуч
- Права нижня кнопка (ПНК): перемикає єкран на наступний
- Ліва нижня кнопка (ЛНК): перемикає єкран на попередній.
(Орієнтир клавіш залежить від орієнтації екрану)
Індикація порядкового номера екрану відображається вгорі дисплея у вигляді повзунка.
Перший екран: Measurment Main Interface (Основний)
Відображення: Параметры вимірювання в режимі реального часу: вхідна напруга або напруга споживана пристроєм (V), сила струму пристрою(A), потужність (W), енергоспоживання (Wh), який минув з моменту запису, ємності (mAh), яка пройшла через тестер з моменту початку запису, опір пристрою (Ω), температури тестера (°C/°F), номер комірки пам'яті
Затискання ПНК - перемикається комірка пам'яті вимірювань
Затискання ЛНК - скидання пам'яті в комірки
Другий екран: Quick Charge Recognition Interface
(Інтерфейс розпізнавання швидкої зарядки)
Відображення: параметры вимірювання в режимі реального часу: вхідна напруга або напруга споживана пристроєм (V), вхідна сила струму сила струму пристрою (A), температури тестера (°C/°F), номер комірки пам'яті + визначення протоколу зарядки.
Аналізовані протоколи: QC2.0, QC3.0, APPLE 2.4 A/A 2.1/1A/0.5 A, Android DCP, SAMSUNG
Управління в даному екрані раптово
Третій екран: Charging Recording Interface (Пройденая ємність і енергоспоживання)
Відображення: лічильник енергоспоживання (Wh) і ємності (mAh) пройдених через тестер з моменту подачі живлення, час від початку подачі живлення (включення), порогова сила струму (тригер), яка враховується у лічильник, індикатор запису (ЗАПИС): якщо REC відображається зеленим кольором, то запис відбувається, а якщо червоним, то споживана сила струму недостатня.
Затискання ПНК - вхід в режим тригера порогової сили струму, повторне затискання ПНК - вихід з режиму налаштування тригера.
Коротке натискання ЛНК, будучи в режимі налаштування тригера - збільшення порогу тригера на 0.01 А більше попереднього (від 0.00 А до 0.30 А), при досягненні 0.30 А граничне значення обнуляється.
Четвертий екран: Date Cable Connection Impedance Measurment Interface (Вимірювання опору кабелю)
Відображення розрахункового опору з'єднання
Затиснути ПНК для відображення розрахункового опору.
П'ятий екран: Measurment Graphing Interface (Вимірювання в графічному вигляді)
Відображення залежності вимірюваної напруги і сили струму від часу з реєстрацією пікових значень. Вимірювання починаються з моменту запуску цього екрану.
Затискання ПНК - перемикання на висновок залежності напруги інформаційних контактів (D+ D-) від часу. Повторне Затискання ПНК - повернення в обыный графік.
Шостий екран: System Parameter Setting Interface (Меню налаштувань)
Відображення і изминение встановлених налаштувань: час автовідключення (0-9 хвилин), яскравість підсвічування екрану (1-5), формат відображення температури (C/F), кольорова налаштування фону клавіш, настройка кольору тексту клавіш.
Затискання ПНК - вхід в режим автоматичного вимкнення. Повторне коротке натискання ПНК - перехід в наступний режим налаштування послідовності: час відключення > яскравість > формат температури (C/F) > колір фону > колір тексту.
Повторне затискання ПНК - вихід з режиму налаштувань.
Коротке натискання ЛНК в режимі налаштувань - зміна характеристик +1 значення.
Для підключення USB-тестера до Android-пристрою через інтерфейс Bluetooth необхідно:
- Перевести перемикач Bluetooth в положення "On"
- Завантажити додаток на Android-устройсво (телефон або планшет) з посиланням (натиснути DOWNLOAD після переходу) і встановити.
- Включити Bluetooth на Android-пристрої.
- Натиснути на іконку Bluetooth в додатку і вибрати USB-тестер з доступних пристроїв для початку синхронізації.
- Ввести пароль: 1234
- Androin-пристрій готовий до моніторингу та налаштуванням USB-тестером.
Комплектація:
- USB-тестер RuiDeng UM25C
- Фірмова бляшана коробка
- Гарантійний талон
Гарантія: 3 місяці. Не поширюється на прилади мають механічні пошкодження, неповну комплектацію (дивитися вище - Комплектація), без гарантійного талону.
- Ціна: 1 344 ₴
