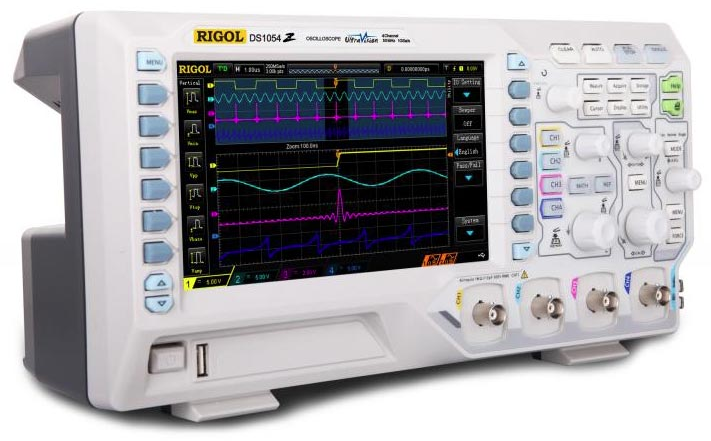

Цифровий осцилограф Rigol DS1054Z (50 МГц, 4 канали, 1 Гвыб/с, макс. пам'ять - 24 Мб
- Немає в наявності
- Код: 4385
21 500 ₴
Цифровий осцилограф Rigol DS1054Z (50 МГц, 4 канали, 1 Гвыб/с, макс. пам'ять - 24 МбНемає в наявності
21 500 ₴
повернення товару протягом 14 днів за рахунок покупця
Характеристики
| Основні | |
|---|---|
| Виробник | RIGOL |
| Країна виробник | Китай |
| Смуга пропускання | 50 МГц |
| Тип | Цифровий |
| Форм-фактор | Настільний |
| Кількість каналів | 4 |
Цифровий осцилограф Rigol DS1054Z надає користувачам широкі можливості за доступною ціною. Завдяки інноваційній технології UltraVision, великій глибині запису, наявності чотирьох каналів, високої швидкості захоплення осцилограм цифровий осцилограф Rigol DS1054Z є ідеальним засобом для аналізу сигналів при обмеженому бюджеті.
Цифровий осцилограф Rigol DS1054Z - це чотирьохканальний цифровий осцилограф RIGOL, з смугою пропускання частот: 50 МГц, швидкістю вибірки: 1 ГВ/с, пам'яттю 24 М точок, і АЦП: 8 біт.Вхідний імпеданс: 1 МОм. Швидкість захоплення 30000 осц/сек. 256 градацій яскравості. Розширена синхронізація, в т. ч. протоколи I2C, RS232, SPI . UltraVision. Курсорні вимірювання. 24 автоізмеренія. Матем. функції. ШПФ . Інтерполятор: лінійний, Sin(x)/x. Реєстратор на 5000 кадрів Самописець. Тестування в межах Pass/Fail. Вихід синхронізації. Інтерфейс: USB-host, USB-device, LAN. Дисплей: 17,8-см (7"), кольоровий, TFT, 800 х 480. Вага: 3,2 кг Розміри: 313,1 x 160,8 122.4 x мм.
Технічні характеристики
| Характеристика | Значення | |||
|---|---|---|---|---|
| Смуга пропускання | 50 МГц | |||
| Режим дискретизації | Реальний час | |||
| Кількість каналів | 4 | |||
| Реєстрація | Режим | Звичайний Піковий детектор 4 нс Усереднення(2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 вибірок) Висока роздільна здатність 12 біт |
||
| Макс. дискретизация(реальний час) | 1 Гвыб/с (500 Мвиб/сек - 2 каналу, 250 Мвиб/с - 4 канали) | |||
| Вхід | Зв'язок по входу | відкритий, закритий, земля | ||
| Вхідний імпеданс | 1 MΩ±1% || 15 пФ ±3 пФ | |||
| Облік ослаблення пробників | 0,01 х-1000х з кроком 1-2-5 | |||
| Максимальна вхідна напруга | 300 Вскз CAT I, 100 Вскз CAT II Перехідний перенапруження 1000 Вп-п |
|||
| Обмеження смуги пропускання | 20 МГц, повний діапазон | |||
| Параметри горизонтальної системи |
Швидкість захоплення осцилограм | 30000 осц./с | ||
| Інтерполяція | (sin x)/x | |||
| Глибина запису | Один канал: Авто, До 12, До 120, 1.2 М, 12 М і 24 М Два канали: Авто, 6, 60 До 600 К, 6 М і 12 М Чотири канали: Авто, 3, 30, 300 К, 3 М і 6 М |
|||
| Коефіцієнт розгортки | 5 нс/справ ~ 50 с/справ, з кроком 1~2~5 | |||
| Похибка тимчасової бази | ≤±25 ppm | |||
| Максимальна затримка | Перед-запуск: ≥ 1 ширини екрана Пост-запуск: 1 з....100000 з |
|||
| Режими | Y-T, X-Y, самописець, затримка | |||
| Параметри вертикальної системи | Вертикальна роздільна здатність | 8 біт | ||
| Вертикальне відхилення | 1 мВ/справ ~ 10 В/справ | |||
| Діапазон зсуву | ±2 (1 мВ/справ ~ 499 мВ/справ), ±100 В (500 мВ/справ ~ 10 В/справ ) |
|||
| Смуга пропускання для аналогового періодичного сигналу | DC ~ 50 МГц | |||
| Смуга пропускання для одноразового сигналу | DC ~ 50 МГц | |||
| Низькочастотний межа | ≤5 Гц ( на вході BNC) | |||
| Час наростання | ≤7 нс (типове) | |||
| Похибка коеф.посилення | <10 мВ: ±4% від повної шкали ≥10 мВ: ±3% від повної шкали |
|||
| Похибка зміщення | ±0,1 справ ±2 мВ ±1%зсуву | |||
| Ізоляція між каналами | ≥40 дБ | |||
| Вимірювання | Курсорні | ручні (ΔV, T, 1/T), стеження, авто | ||
| Авиоматические | Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓ | |||
| Відображення | 5 вимірювань одночасно | |||
| Статистика | Середнє, максимальне, мінімальне, девіація, кількість вимірювань | |||
| Частотомір | вбудований, 6 розрядів | |||
| Математичні операції | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs | |||
| FFT вікна | прямокутник, Hanning, Blackman, Hamming, Flat Top, трикутник | |||
| Шкала для FFT вікна | dB/dBm, Vrms | |||
| Кількість шин для декодування | 2 | |||
| Декодування | Parallel, RS-232/UART, I2C , SPI | |||
Система запуску
| Характеристики | Значене | ||
|---|---|---|---|
| Діапазон рівня запуску | Внутрішній | ±5 поділок від центру екрана | |
| Режим запуску | Авто, звичайний, одиночний | ||
| Фільтрація | Зріз ФВЧ (75 кГц), ФНЧ (75 кГц) | ||
| Блокування рівня запуску | 16 нс ~ 10 с | ||
| Чутливість тригера | 1 справ (< 5 мВ); 0,3 справ (>5 мВ) | ||
| Запуск по фронту | наростаючий, спадаючий, наростаючий & спадаючий | ||
| Запуск по тривалості імпульсу | умова запуску | позитивна полярність імпульсу: >, <, = негативна полярність імпульсу: >, <, = |
|
| діапазон установок | 8 нс ~ 10 с | ||
| Запуск по ранту (штатно з 01.01.19) |
умова запуску | позитивна або негативна полярність: >, <, всередині діапазону <> | |
| діапазон установок | 8 нс ~ 4 з | ||
| Запуск по вікну (штатно з 01.01.19) |
Фронт | наростаючий, спадаючий, наростаючий & спадаючий | |
| Позиція запуску | Вхід, вихід, час | ||
| Ширина вікна (час) | 8 нс ~ 4 з | ||
| Запуск за N фронту (штатно з 01.01.19) |
Тип фронту | наростаючий, спадаючий | |
| Час | 16 нс ~ 10 с | ||
| Номер фронту | 1 ~ 65535 | ||
| Швидкість наростання (Slope) | Швидкість сигналу | позитивна або негативна полярність: >, <, всередині діапазону <> | |
| Умова запуску | 8 нс ~ 10 с | ||
| Запуск по відеосигнали | Система | NTSC, PAL і SECAM | |
| Стандарт | 480P, 576P HDTV | ||
| Запуск за шаблоном | Установка шаблону | H, L, X, наростаючий фронт, спадаючий фронт | |
| Запуск затримки (штатно з 01.01.19) |
Фронт | наростаючий, спадаючий | |
| Умова затримки | >, <, всередині інтервалу<>, поза інтервалу >< | ||
| Тривалість затримки | 8 нс ~ 10 с | ||
| Запуск після закінчення часу (TimeOut) (штатно з 01.01.19) |
Фронт | наростаючий, спадаючий, наростаючий & спадаючий | |
| Установка часу | 16 нс ~ 10 с | ||
| Запуск по тривалості події | Установка | H, L, X | |
| Умова запуску | >, <, всередині інтервалу <> | ||
| Тривалість | 8 нс ~ 10 с | ||
| Запуск Установка / Утримання (Setup / Hold) |
Фронт | наростаючий, спадаючий | |
| Установка | H, L | ||
| Час установки | 8 нс ~ 1 с | ||
| Час утримання | 8 нс ~ 1 с | ||
| RS-232 / UART запуск (штатно з 01.01.19) |
Полярність | позитивна, инвентированая | |
| Умова запуску | Start, Error, Check Error, Data | ||
| Швидкість | 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User | ||
| Розрядність | 5 bit, 6 bit, 7 bit, 8 bit | ||
| I2C запуск (штатно з 01.01.19) |
Умова запуску | Start, Restart, Stop, Missing Ack, Address, Data, A&D | |
| Розрядність адреси | 7 біт, 8 біт, 10 біт | ||
| Діапазон | від 0x0 до 0x7F, від 0x0 до 0xFF, від 0x0 до 0x3FF | ||
| Довжина | 1 ~ 5 байт | ||
| SPI запуск (штатно з 01.01.19) |
Умова | TimeOut | |
| Значення утримання | 16 нс ~ 10 нс | ||
| Розрядність | 4 біт ~ 32 біт | ||
| Установка | H, L, X | ||
Основні технічні характеристики
Дисплей| Тип дисплея | діагональ 7" , ЖК, TFT матриця |
| Роздільна здатність дисплея | 800 (по горизонталі) × 480 (по вертикалі) точок |
| Кількість кольорів | 160 000 кольорів |
| Післясвічення | хв, 50 мм, 100 мм, 200 мм, 500 мс, 1, 2, 5, 10, 20, нескінченно |
| Тип відображення | векторний, точками |
| Вихідна напруга (типове) | амплітуда 3 Вп-п |
| Частота (типове) | Меандр 1 кГц |
| Стандартний | USB Host, USB-device, LAN, вихід AUX (TrigOut/PassFail) |
| Напруга | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
| Споживана потужність | <50 Вт |
| запобіжник | 2 A, T тип, 250 В |
| Габаритні розміри | 323,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г) |
| Вага | Близько 3,2 кг±0,2 кг (3,8 кг ±0,5 кг з упакуванням) |
Стандартна комплектація
- осцилограф
- осцилографічні щупи – 4 шт. пасивних (150 МГц)
- мережевий кабель
- USB кабель для підключення до ПК
- короткий посібник з експлуатації
Гарантія: 12 місяців. Не поширюється на прилади мають механічні пошкодження, неповну комплектацію (дивитися вище - Комплектація), без гарантійного талону.
Інформація для замовлення
- Ціна: 21 500 ₴
