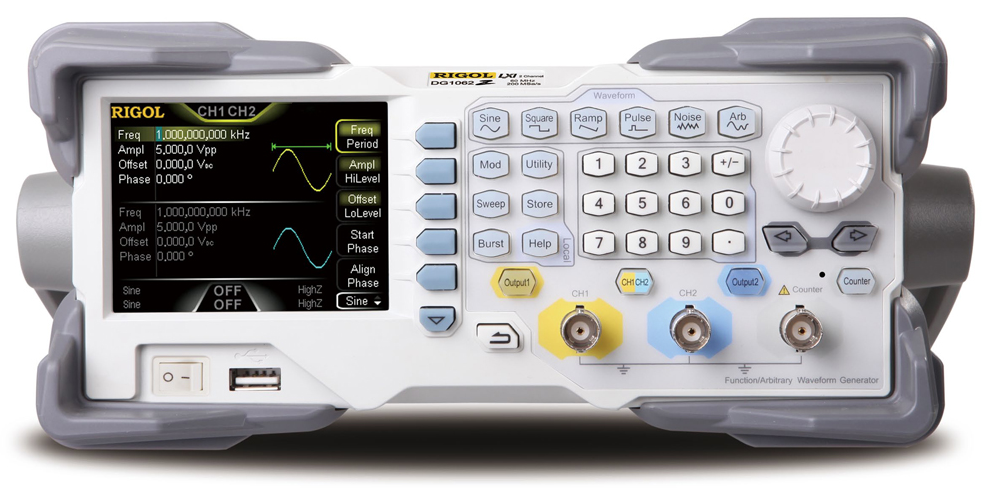

Універсальний генератор сигналів Rigol DG1022Z (2 каналу, 1 мкГц...25 МГц)
- Немає в наявності
- Код: 4388
20 340 ₴
Універсальний генератор сигналів Rigol DG1022Z (2 каналу, 1 мкГц...25 МГц)Немає в наявності
20 340 ₴
повернення товару протягом 14 днів за рахунок покупця
Характеристики
| Основні | |
|---|---|
| Виробник | RIGOL |
| Країна виробник | Китай |
| Стан | Новий |
В універсальному генераторі сигналів Rigol DG1022Z використовується інноваційна технологія поточечного формування сигналів довільної форми SiFi, яка дозволяє відновлювати сигнал без спотворень і більш точно, ніж у звичайних генератори сигналів, зменшити вплив дискретизації і забезпечити малий джиттер. Завдяки великій кількості вбудованих форм сигналів і низьким рівнем власних шумів генератор сигналів Rigol DG1022Z є незамінним при використанні вимірювальних завданнях різної складності.
Технічні характеристики
| Характеристика | Значення | ||||
|---|---|---|---|---|---|
| Максимальна вихідна частота |
25 МГц |
||||
| Кількість каналів |
2 |
||||
| Форма сигналу | Стандартні: синусоїдальний, прямокутний, пилкоподібний, імпульсний, білий шум 160 типів спеціальної форми |
||||
Частотні характеристики |
|||||
| Діапазон | синусоїдальний сигнал | 1 мкГц ~ 25 МГц | |||
| прямокутний сигнал | 1 мкГц ~ 25 МГц | ||||
| імпульсний сигнал | 1 мкГц ~ 15 МГц | ||||
| пилкоподібний сигнал | 1 мкГц ~ 500 кГц | ||||
| гармоніки | 1 мкГц ~ 10 МГц | ||||
| білий шум (Гаусс) | смуга 25 МГц (-3дБ) | ||||
| спеціальної форми | 1 мкГц ~ 10 МГц | ||||
| Дозвіл по частоті | 1 мкГц | ||||
| Точність установки (18°C ~ 28°C) | ±1 ppm | ||||
Синусоїдальний сигнал |
|||||
| Гармонійні спотворення | Типове (0 дБм) < -65 дБн (DC ~ 10 МГц) < -55 дБн (>10МГц ~ 25 МГц) |
||||
| Загальні гармонійні спотворення | < 0,075% (10-20 кГц, 0 дБм) | ||||
| Негармонійні спотворення |
Типове (0 дБм) |
||||
| Фазовий шум | Типове (0 дБм) -125 дБн/Гц @ 10 кГц |
||||
Прямокутний сигнал |
|||||
| Час наростання / спаду | < 10 нс (1 Вп-п) типове | ||||
| Викид | < 5 % (100 кГц, 1 Вп-п) типове | ||||
| Коеф. заповнення | 0,01% ~ 99,99% (обмежена встановленою частотою) | ||||
| Асиметрія | 1% від періоду + 5 нс | ||||
| Джиттер (СКЗ) | Типове 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||||
Пилкоподібний сигнал |
|||||
| Нелінійність | < 1% (1 кГц, 1 Вп-п, 100% симетрія) типове | ||||
| Симмметрия | 0 ~ 100% | ||||
Імпульсний сигнал |
|||||
| Тривалість імпульсу | ≥ 16 нс (обмежена встановленою частотою) | ||||
| Час наростання / спаду | ≥ 10 нс (обмежена встановленою частотою і тривалістю імпульсу) | ||||
| Викид | < 5 % (1 Вп-п) типове | ||||
| Джиттер (СКЗ) | Типове 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||||
Спеціальна форма |
|||||
| Максимальна кількість точок, що беруть участь у формуванні сигналу | 8 ~ 2 М точок (16 М точок опція) | ||||
| Вертикальна роздільна здатність | 14 біт | ||||
| Частота дискретизації | 200 Мвиб/сек | ||||
| Час наростання | < 5 нс (1 Вп-п) типове | ||||
| Джиттер (СКЗ) | Типове 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||||
| Спосіб редагування | по точках, сегментами, вбудоване побудова форми | ||||
Генератор гармонік |
|||||
| Порядок гармонік | ≤ 8 | ||||
| Тип гармонік | парні, непарні, все, користувацькі | ||||
| Амплітуда гармонік | регульована для кожної гармоніки | ||||
| Фаза гармонік | регульована для кожної гармоніки | ||||
Характеристики виходу:
| Амплітуда (50 Ом) | 2,5 мВп-п - 10 Вп-п (≤10 МГц) 2,5 мВп-п ~ 5 Вп-п (≤30 МГц) |
|
| Точність установки | ±(1%+1 мВ) типове (1 кГц, синус, 0, зсув, >10 мВпп, авто) | |
| Нерівномірність АЧХ | Типове (синус, 2,5 В) ±0,1 дБ (≤10 МГц) ±0,2 дБ (≤30 МГц) |
|
| Одиниці установки | Вп-п, Вскз, дБм | |
| Дозвіл | 0,1 мВпп або 4 біт | |
Зміщення (50 Ом):
| Діапазон | ±5 Зпс АС+DC | |
| Точність установки | ±(1% + 5 мВ +0,5% від амплітуди) | |
Вихід сигналу:
| Імпеданс | 50 Ом (типове) | |
| Захист | від короткого замикання, автоматичне відключення виходу при перевантаженні | |
Модуляція
| Тип модуляції | AM, FM, PM, ASK, FSK, PSK, PWM |
AM Модуляція (AM) :
| Несуча | синус, прямокутний, пила, довільної форми (крім DC) |
| Джерело | Внутрішній / Зовнішній |
| Модулюючий сигнал | синус, прямокутний, пила, шум, довільної форми |
| Частота модуляції | 2 мГц ~ 1 МГц |
| Коефіцієнт модуляції | 0% ~ 120% |
ЧС Модуляція (FM):
| Несуча | синус, прямокутний, пила, довільної форми (крім DC) |
| Джерело | Внутрішній / Зовнішній |
| Модулюючий сигнал | синус, прямокутний, пила, шум, довільної форми |
| Частота модуляції | 2 мГц ~ 1 МГц |
ФМ Модуляція (PM):
| Несуча | синус, прямокутний, пила, довільної форми (крім DC) |
| Джерело | Внутрішній / Зовнішній |
| Модулюючий сигнал | синус, прямокутний, пила, шум, довільної форми |
| Частота модуляції | 2 мГц ~ 1 МГц |
| Девіація | 0 ~ 360° |
Частотна маніпуляція (FSK):
| Несуча | синус, прямокутний, пила, довільної форми (крім DC) |
| Джерело | Внутрішній / Зовнішній |
| Модулюючий сигнал | прямокутний з коефіцієнтом заповнення 50% |
| Частота перемикання | 2 мГц ~ 1 МГц |
Амплітудна маніпуляція (ASK):
| Несуча | синус, прямокутний, пила, довільної форми (крім DC) |
| Джерело | Внутрішній / Зовнішній |
| Модулюючий сигнал | прямокутний з коефіцієнтом заповнення 50% |
| Частота перемикання | 2 мГц ~ 1 МГц |
Фазова маніпуляція (PSK):
| Несуча | синус, прямокутний, пила, довільної форми (крім DC) |
| Джерело | Внутрішній / Зовнішній |
| Модулюючий сигнал | прямокутний з коефіцієнтом заповнення 50% |
| Частота перемикання | 2 мГц ~ 1 МГц |
Модуляція ШІМ (PWM):
| Несуча | імпульсний |
| Частота модуляції | 2 мГц ~ 1 МГц |
| Джерело | Внутрішній / Зовнішній |
| Модулюючий сигнал | синус, прямокутний, пила, шум, довільної форми (крім DC) |
| Девіація | 0%~100% тривалості імпульсу |
Вхід зовнішньої модуляції:
| Діапазон напруги | 75 мВскз ~ ± 2,5 В DC+AC |
| Смуга | 50 кГц |
| Імпеданс входу | 1000 Ом |
Режим свіпірованія (гойдання):
| Форма | синус, прямокутний, пила, довільної форми (крім DC) |
| Закон | лінійний, логарифмічний, ступінчастий |
| Діапазон частот | верхня і нижня частота свіпірованія обмежена частотою |
| Напрямок | Вгору/Вниз |
| Час свіпірованія | 1 мс ~ 500 з |
| Час стояння / повернення | 0 мс ~ 500 з |
| Джерело запуску | Ручний, зовнішній, внутрішній |
| Маркер | спадаючий фронт сигналу синхронізації (задається) |
Режим пачок імпульсів:
| Форма | синус, прямокутний, пила, імпульсний шум, довільної форми (крім DC) |
| Частота несучої | 2 мГц ~ 30 МГц |
| Кількість імпульсів в пачці | 1 ~ 1000000 або нескінченне |
| Початкова / Кінцева фаза | 0° ~ 360° |
| Внутрішній період | 1 мкс ~ 500 з |
| Стробированный запуск | Зовнішній запуск |
| Джерело запуску | Ручний, зовнішній, внутрішній |
| Затримка запуску | 0 нс ~ 100 с |
Частотомір:
| Вимірюваний параметр | Частота, період, тривалість позитивного / негативного імпульсу, коефіцієнт заповнення | |||
| Частотний діапазон | 1 мгГц ~ 200 МГц | |||
| Дозвіл по частоті | 7 розрядів/с (час рахунка = 1 с) | |||
| Діапазон періоду | 5 нс ~ 16 днів | |||
| Діапазон амплітуд і чутливість (немодулированный сигнал, аттенюация відключена) | DC зв'язок | DC діапазон девіації | +1.5 В DC | |
| 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 В AC+DC | |||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 В AC+DC | |||
| AC зв'язок | 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 Вп-п | ||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 Вп-п | |||
| Тривалість імпульсу і коефіцієнт заповнення (DC зв'язок) |
діапазон частоти: 1 мкГц ~ 25 МГц діапазон амплітуди: 50 мВскз ~ ±2,5 В AC+DC тривалість імпульсу: ≥20 нс дозвіл: 5 нс |
|||
| Коефіцієнт заповнення | 0 ~ 100% | |||
| Параметри входу | Вхідний імпеданс | 1 МОм | ||
| Тип зв'язку | AC, DC | |||
| ФНЧ | ON: смуга 250 кГц, OFF: 200 МГц смуга |
|||
| Небезпечна напруга (1 МОм) | ±7 В AC+DC | |||
| Система запуску | Рівень запуску: ±2,5 В | |||
| Чутливість: від 0% (гістерезис 140 мВ) до 100% (гістерезис 2 мВ) | ||||
| Час рахунки | 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; більше 10 с | |||
Вхід запуску:
| Рівень | TTL |
| Тривалість імпульсу | > 100 нс |
| Запуск по фронту | наростаючий, спадаючий вибирається |
| Час відгуку (затримка запуску) | свипирование:< 100 нс, режим пачок < 300 нс |
Вихід запуску:
| Рівень | TTL |
| Тривалість імпульсу | > 60 нс(типове) |
| Максимальна частота | 1 МГц |
Двоканальний режим (зсув фаз):
| Діапазон | 0° ~ 360° |
| Дозвіл | 0,03° |
Вхід/вихід 10 МГц:
| Вхід зовнішнього опорного сигналу | |
| Частота | 10 МГц ± 50 Гц |
| Рівень | 250 мВп-п ~ 5 Вп-п |
| Час блокування | < C 2 |
| Імпеданс | 1 кОм, закритий вхід (AC) |
| Вихід внутрішнього опорного сигналу | |
| Частота | 10 МГц ± 50 Гц |
| Рівень | 3,3 Вп-п |
| Імпеданс | 50 кОм, закритий вхід (AC) |
| Вихід синхронізації | |
| Рівень | TTL |
| Імпеданс | 50 Ом |
Основні характеристики:
| Тип дисплея | Рідкокристалічний, 3,5" TFT, 320 х 240, 16 млн. кольорів | |
| Харчування | 100~240 В АСскз，45~440 Гц, CATII | |
| Інтерфейс | USB пристрій, USB-хост, LAN; USB, GPIB (опція) | |
| Споживана потужність | не більше 40 Вт | |
| Робоча температура | 10 °C ДО 40 °C | |
| Габаритні розміри | 261,5 х 112 х 318,4 мм | |
| Вага | 3,2 кг (в упаковці 4,5 кг) | |
Комплектація
- генератор сигналів
- мережевий кабель
- BNC кабель
- USB кабель для підключення до ПК
- короткий посібник з експлуатації
Гарантія: 12 місяців. Не поширюється на прилади мають механічні пошкодження, неповну комплектацію (дивитися вище - Комплектація), без гарантійного талону.
Інформація для замовлення
- Ціна: 20 340 ₴
