Гвинтова термопара EZODO SF014

Гвинтова термопара EZODO SF014, фото 3
  • В наявності
  • Код: 924

3 000 ₴

Гвинтова термопара EZODO SF014
Гвинтова термопара EZODO SF014В наявності
3 000 ₴
+380 (67) 189-65-46
Руслан, samborskyi_r@ukr.net
+380 (67) 189-65-46
Руслан, samborskyi_r@ukr.net
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Характеристики
Основні
ВиробникGondo Electronic
Країна виробникТайвань

Конструкція і принцип дії термопар

Конструктивно термопара являє собою два провідники з різних металів або сплавів у вигляді дроту, що мають щільне, зазвичай зварене з'єднання єднання одних кінців і вільні протилежні кінці. На вільних кінцях відповідно до ефекту Зеєбека виникає термо ЕРС величина якої залежить від матеріалу дротяних електродів і пропорційна температури з'єднаних кінців. Величина термо ЕРС і її залежність від температури стандартизовані ГОСТ 8.585-2001 і називається номінальною статичною характеристикою перетворення (НСХ). Вільні кінці призначені для приєднання до засобів вимірювання напруги.

Термопари можуть бути незахищеними або поміщеними в захисний корпус. Захисний корпус потрібен для запобігання деградації НСХ при безпосередньому контакті з вимірюваним середовищем.

Серед усього різноманіття типів і конструкцій термопар цікавою є термопара SF014 тайванської компанії, яка є виробником приладів EZODO, добре відомих у всьому світі.

Зовнішній вигляд і габаритні розміри

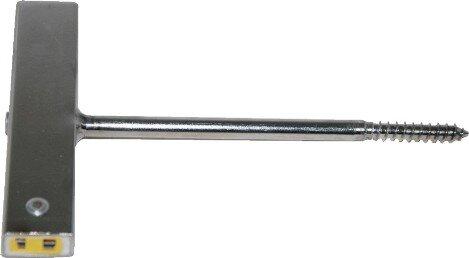

Конструкція термопари SF014 повторює конструкцію пробочною штопора. Один кінець її захисного корпусу має гвинтову нарізку – різьблення з кроком 6,55 мм на один оберт. Інший кінець має рукоятку, зручну для загвинчування в матеріал, температуру якого треба виміряти. У торці рукоятки розташована контактна розетка для підключення до електронних приладів. Розетка має так званий «захист від дурня», що забезпечує дотримання полярності при підключенні. Така конструкція забезпечує ряд переваг у порівнянні зі стандартними рішеннями:

  • можливість вимірювати температуру в глибині матеріалу
  • оперативний монтаж без необхідності попередньої підготовки місця установки
  • відсутність необхідності кріплення
  • щільний контакт з досліджуваним матеріалом для збільшення точності вимірювання та зменшення термічної інерційності
  • наявність рукоятки усуває необхідність у будь-якому монтажному інструменті.

Технічні характеристики

Тип термопари НСХ

K (ТХА)

Матеріал електродів

сплав хромель – позитивний потенціал

сплав алюмель – негативний потенціал

Діапазон температур

від -40 до 200 °С

Клас похибки

 0,75

Особливості

Матеріал захисного корпусу – нержавіюча сталь SUS 304 по японському стандарту JIS G-4303, що за складом відповідає стали корозійностійкій жароміцній 08Х18Н10.Така сталь застосовується при виробництві обладнання для хімічних, харчових і підприємств громадського харчування, обладнання для виробництва, зберігання і транспортування молока, пива, вина та інших напоїв, а також хімічних реактивів. Для кухонних і столових виробів.

У комплект поставки входити подовжувач – провід довжиною 2 метри з двома кабельними роз'ясненнями ємами. Двополюсний полярний ножовий роз'єм для підключення до розетки на рукоятці термопари SF 014 і коаксіальний для з'єднання єднання з електронним блоком вимірювання.

Гвинтова термопара SF014 унікальна за своєю конструкцією. Область її застосування дуже широка.

Інформація для замовлення
  • Ціна: 3 000 ₴
