Основні | |
---|---|
Виробник | FLIR Systems |
Користувацькі характеристики | |
Діапазон вимірювання (°C) | -20 ~ 250 °C |
Клас захисту | IP54 |
Країна виробництва | Естонія |
Країна реєстрації бренду | США |
Мінімальна фокусна відстань (м) | 0.5 м |
Призначення | Тепловізор для енергоаудиту |
Похибка (°C) | ±2 ºC або ±2 % від виміряного значення |
Просторова роздільна здатність | 6.9 мрад |
Розмір ІЧ матриці | 160×120 пікселів |
Спектральний діапазон (мкм) | 7.5 ~ 13.0 мкм |
Температура експлуатації (°C) | -15 ~ 50 °C |
Теплова чутливість (NETD) | 100 мК |
Кут огляду | 45×34 ° |
Фокус | Фіксований |
Частота зображення (Гц) | 9 Гц |

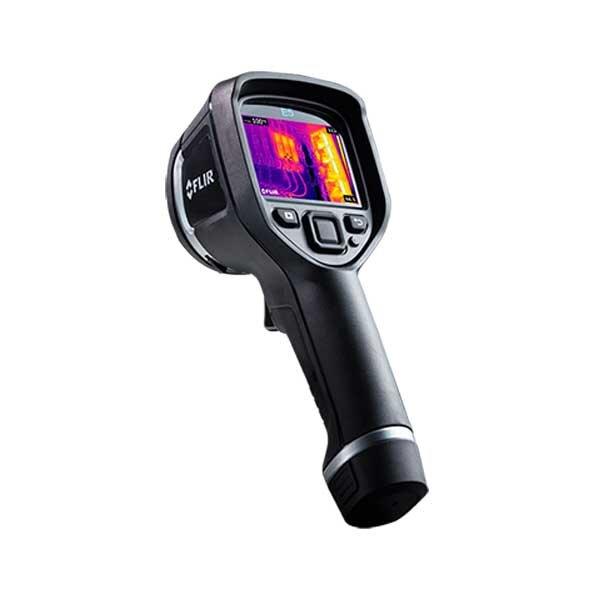

Тепловізор FLIR E5-XT – простий у користуванні й унікальний прилад для отримання мультиспектрального динамічного зображення (MSX) в інфрачервоному спектрі. Відображає на екрані теплові зображення, за яким можна визначити температуру будь-якої ділянки досліджуваного об'єкта. Завдяки простому у використанні інтерфейсу приладом можуть користуватися люди без спеціальних навичок. Компактні розміри й висока міцність приладу дає змогу використовувати його в несприятливих умовах навколишнього середовища.
Галузі застосування тепловізійної камери FLIR E5-XT:
- будівництво будинків і споруд (виявлення порушення теплоізоляції та інших тепловтрат);
- енергетика (тепловізійний моніторинг ліній електропередач);
- енергозбереження (енергоаудит);
- хімічна промисловість (контроль температури хімічного продукту).
Головна особливість тепловізора FLIR E5-XT – це покращена якість теплових знімків. Тобто можна додавати елементи зображення вбудованої камери видимого спектру на термічну картинку в реальному часі. У результаті отримуємо термічне комбіноване зображення з усіма відповідними знаками й цифрами, які, у свою чергу, дають змогу зрозуміти, у чому саме криється проблема.
Управління тепловізором здійснюється за допомогою однієї кнопки. Користуватися камерою дуже просто. За допомогою безфокусного об'єднання єктива, екранних кнопок та простої навігації можна виконувати всі функції, користуючись тільки одним пальцем.
Також можна швидко виміряти температурний режим самого тепловізора FLIR E5-XT за допомогою спеціального вбудованого приладу – експонометра. Він знаходиться посередині монітора і відповідає за вимірювання температурного режиму. Крім цього, можна виділити потрібну область та позначити для себе холодні або гарячі точки критичної температури. В обладнанні також є червоний і синій сигнал, який сповіщає про екстремальні температурні показники.
Отже, тепловізор FLIR E5-XT – це високоякісний і багатофункціональний прилад за доступною ціною.
Технічні характеристики тепловізора FLIR E5-XT
Характеристики оптичної системи і системи формування зображення | |
Роздільна здатність ІЧ-зображення | 160×120 пікселів |
Теплова чутливість / NETD (еквівалентна шуму різниці температур) | <0,10 °C (0,27 °F) / <100 мК |
Оглядовість | 45×34 ° |
Мінімальна фокусна відстань | 0,5 м |
Просторова роздільна здатність | 6,9 мрад |
Діафрагма | 1,5 |
Частота зміни кадрів | 9 Гц |
Фокус | з фіксованим фокусом |
Характеристики детектора | |
Тип детектора | матриця у фокальній площині (МФП), неохолоджуваний мікроболометр |
Спектральний діапазон | 7,5...13 мкм |
Виведення зображення | |
Дисплей | кольоровий РК-дисплей із діагоналлю 3,0 дюйма |
Налаштування зображення | автоматичне налаштування/блокування зображення |
Режими зображення | теплові MSX, теплові, картинка в картинці, теплові блендування, цифрова камера |
Мультиспектральне динамічне зображення (MSX) | ІЧ-зображення з покращеним презентованих деталей |
Картинка у картинці | ІЧ-область видимого зображення |
Особливості вимірювання | |
Діапазон вимірювань температур об'єктів | -20...+250 °C |
Похибка | ±2 °C (±3,6 °F) або ±2 % від вимірюваної величини за температури навколишнього середовища +10...35 °C (+50...95 °F) і температури об'єкта вимірювання вище 0 °C (+32 °F) |
Налаштування тепловізора | |
Палітри кольорів | чорно-біла, залізо і веселка |
Команди налаштування | вибір одиниці вимірювання, мови, формату дати й часу |
Зберігання зображень | |
Формат файлів | стандартний JPEG; включаючи 14 біт для даних вимірювань |
Цифрова камера | |
Розширення цифрової камери | 640×480 |
Оглядовість цифрової камери | 55°×43 |
Інтерфейси для передачі даних | |
Інтерфейси | мікро-USB: використовується для обміну даними з ПК або Mac |
Живлення пристрою | |
Тип батареї | літій-іонний акумулятор, що перезаряджається |
Напуга акумулятора | 3,6 В |
Час роботи пристрою без підзарядки | близько 4 годин за температури повітря +25 °C (+77 °F) |
Система зарядки | акумулятор заряджається всередині камери або в спеціальному зарядному пристрої |
Час зарядки | 2,5 години до 90 % ємності в тепловізорі і 2 години в зарядному пристрої |
Управління електроживленням | автоматичне вимикання |
Робота від мережі змінного струму | адаптер змінного струму |
Умови експлуатації приладу | |
Діапазон температур роботи | -15...+50 °C (+5...+122 °F) |
Діапазон температури зберігання | -40...+70 °C (-40...+158 °F) |
Вологість (при експлуатації та зберіганні) | відповідно до стандарту IEC 60068-2-30/24, при відносної вологості 95 % |
ЕМС | WEEE 2012/19/EC RoHs 2011/65/EC C-Tick EN 61000-6-3 EN 61000-6-2 FCC 47 CFR частина 15 клас B |
Радіочастотний спектр
| стандарт: 802.11 b/g/n діапазон частоти: 2400...2480 МГц 5150...5260 МГц макс. вихідна потужність: 15 дБм |
Клас захисту корпусу | IP 54 (згідно з IEC 60529) |
Удар | 25 g (згідно з IEC 60068-2-27) |
Вібрація | 2 g (згідно з IEC 60068-2-6) |
Падіння | 2 м (6,6 фути) |
Загальні характеристики пристрою | |
Вага камери з батареєю | 0,575 кг (1,27 фунта) |
Розміри камери (довжина × ширина × висота) | 244×95×140 мм (9,6×3,7×5,5 дюйма) |
Колір | чорний і сірий |
EAN-13 | 4743254002876 |
UPC-12 | 845188014124 |
Країна-виробник | Естонія |
Комплектація тепловізійної інфрачервоної камери FLIR Е5-XT:
- тепловізійна камера;
- жорсткий транспортувальний футляр;
- акумулятор (у тепловізорі);
- кабель USB;
- блок живлення;
- інструкція з експлуатації.
- Ціна: 54 000 ₴
