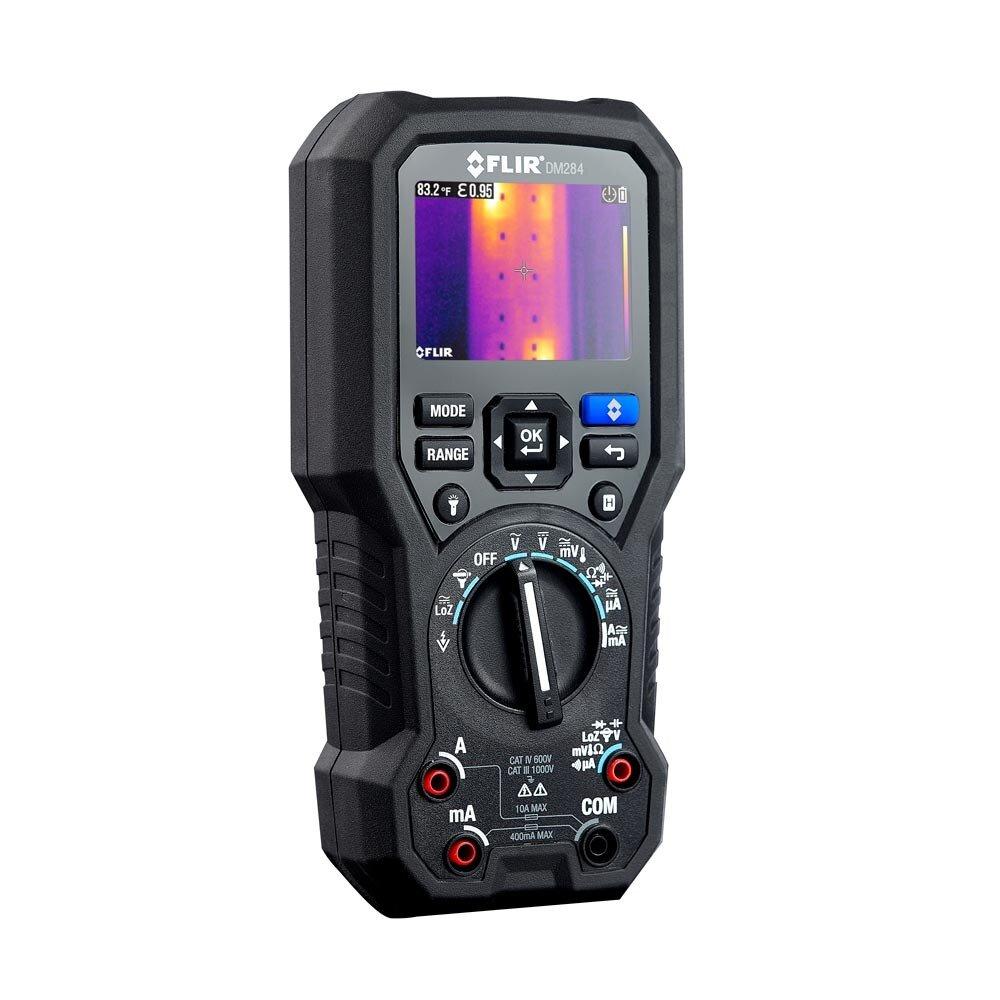

Мультиметр із вбудованим тепловізором Flir DM284

Мультиметр із вбудованим тепловізором Flir DM284 – прилад для сучасної технології пошуку несправностей електричних мереж

Якщо заглянути в тлумачний словник слово "незамінний", то все, що там написано, відноситься до мультиметра з вбудованим тепловізором DM284.

Це єдиний прилад, який реалізує технологію вимірювань в інфрачервоному діапазоні фірми FLIR – IGM. Полягає вона в тому, що б візуально виявити точне місцезнаходження несправності в електричних мережах, показавши на тепловому знімку ділянки, що вимагають додаткових вимірювань для локалізації несправностей.

Він відноситься до класу true-RMS - вимірює середньоквадратичне значення параметрів несинусоїдальних сигналів, характерних для ланцюгів з нелінійними навантаженнями.

Функціональні можливості Flir DM284:

• автоматичне відключення живлення
• індикація перевантаження входу
• індикація виходу за межі діапазону
• захищеність від перешкод фільтром низьких частот
• автоматичний або ручний вибір діапазону
• індикація полярності
• автоматичний і ручний режим утримання
• відносні вимірювання
• обчислення максимального, мінімального і середнього значень
• пікові вимірювання
• побудова гістограм
• пам'ять на 6000 кадрів зображення

Параметри мультиметра Flir DM284

Мультиметр із вбудованим тепловізором Flir DM284 відноситься до приладів типу «все в одному». Система його параметрів складається з електричних, оптофізичних і експлуатаційних.

Електричні параметри Flir DM284

Вимірює:

• напругу постійного і змінного струму від 0,1 мВ до 1000 В
• напругу постійного і змінного струму з низькоімпедансним входом
• постійний і змінний струм від 0,1 мкА до 10 А
• опір від 0,1 Ом до 50 МОм
• частоту від 0,01 Гц до 100 кГц
• ємність від 1нФ до 10 мт
• безконтактним кліщоподібним датчиком, що приєднується, струм до 3000 А

Забезпечує:

• індикацію фазі
• прозвонку цілісності ланцюга зі звукову індикацією
• перевірку діодів з ручною і автоматичною зміною полярності
• контактний вимір температури термопарою К-типу від -40 до + 400 °С

Оптофізичні параметри Flir DM284

Використання тепловізора забезпечує:

• вимірювання температури в ІЧ діапазоні від -10 до 150 °С із роздільною здатністю 0,1 °С
• спектральну чутливість 8-14 мкм
• похибку вимірювання температури ± 3 °С
• коефіцієнт випромінювальної здатності 0,95 з можливістю плавної настройки
• кут зору:
  • горизонтальний 50°
  • вертикальний 38°
• поле зору 120х160 пікселів
• фокусне відношення 1:30
• лазерна указка класу 1 потужністю 0,4 мВт
• освітлення об'єкта вимірювання (ліхтар):
  • потужність 0,5 Вт
  • кут променя ± 20°
  • колірна температура До 4000-5000
  • світловіддача 70 люм.

Експлуатаційні параметри

• робоча температура від -10 до + 50 °С
• відносна вологість <85 %
• робоча висота над рівнем моря 2000 м
• габаритні розміри 200x95x49 мм
• вага 537 р

 Безпека

• електробезпека відповідно до IEC 61010-1 CAT IV-600 V CAT III-1000V
• електромагнітна сумісність по EN 61326-1
• захист від падіння з висоти 3 м
• випадкова вібрація по MILPRF28800F клас 2

Без IGM ви працюєте наосліп. Прозріння вам дасть мультиметр із вбудованим тепловізором DM284.
