Основні атрибути | |
---|---|
Виробник | Власне виробництво |
Країна виробник | Китай |

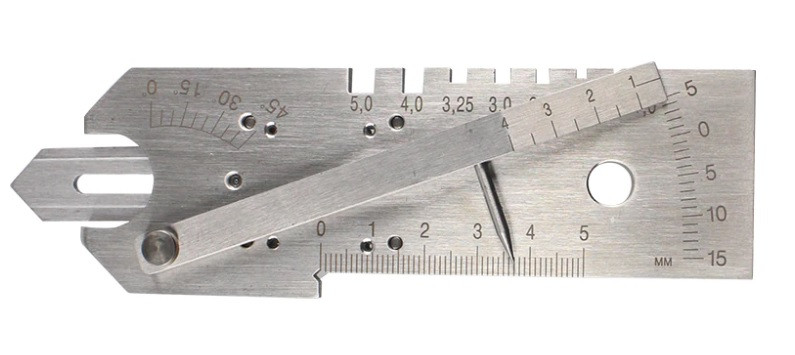

Універсальний шаблон зварювальника УШС-4 является комбинацией шаблона УШС-3 и катетометра (шаблона Ушерова-Маршака) и предназначается для контроля измеряемых параметров труб и трубопроводов, контроля состояния стыковых соединений торцов труб и трубопроводов, а также визуального контроля качества сварного шва при проведении сварочных работ. С помощью данного шаблона можно измерить ширину и высоту сварного шва, величину западаний между валиками шва, смещение кромок свариваемых деталей, ширину зазоров в соединения, угол скоса и т.д. Технологічні пази на верхній частині інструменту дозволяють перевірити діаметр електродів або зварювального дроту.
Технічні характеристики:
Діапазон контролю глибини раковин, мм | 0 - 15 |
Діапазон вимірювань висоти шва, мм | 0 - 5 |
Діапазон вимірювань ширини шва, мм | 0 - 50 |
Діапазон вимірювань ширини зазору, мм | 0 - 4 |
Діапазон вимірювання кутів повороту деталей, ° | 0 - 45 |
Діаметри контрольованих електродів/дроту | 1; 1,2; 2,0; 2,5; 3,0; 3,25; 4,0; 5,0 |
Діапазон вимірювань висоти катета кутового шва, мм | 0 - 10 |
Діапазон вимірювання опуклості шва кутового, мм | 0 - 10 |
Габаритні розміри, мм | 127 х 45 х 10 |
Маса, г | 150 |
Інше обладнання для неруйнівного контролю на сайті компанії
.
- Ціна: 1 935 ₴
