Основні атрибути | |
---|---|
Виробник | Walcom |
Країна виробник | Китай |

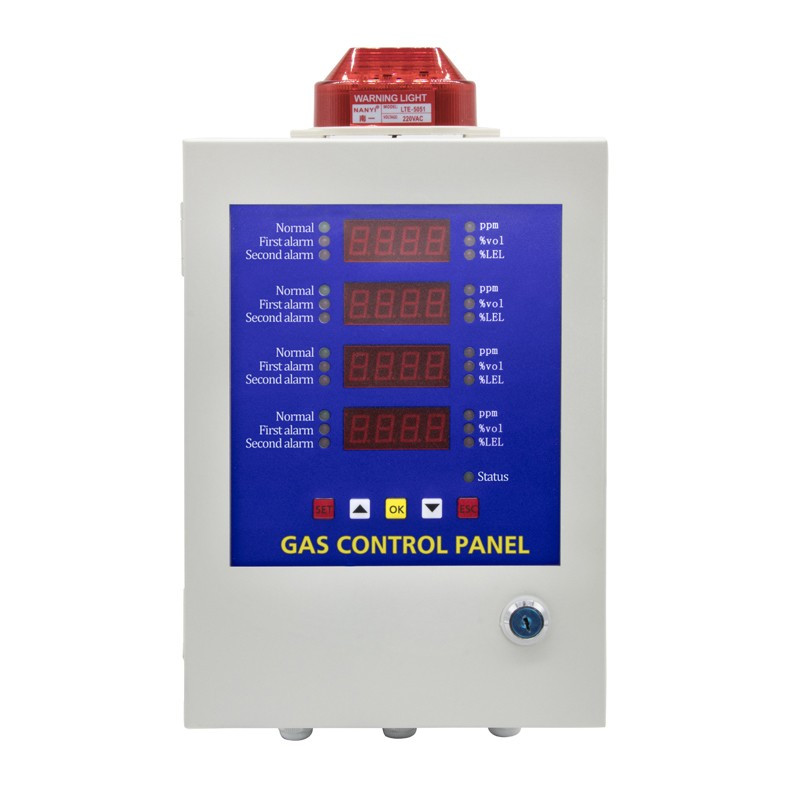

WALCOM GCP-4 – сучасна 4 канальна панель контролю газових датчиків типу WALCOM FGD з можливістю підключення чотирьох датчиків для моніторингу та контролю концентрації різних газів у повітрі (O2, CO2, CL2, H2, NH3, EX).
Панель управління має ергономічний дизайн та спеціальні кріплення для зручного розташування на стіні. Панель оснащено новітнім зовнішнім портом управління, користувач може вільно вибирати тип підключеного передавача та порт доступу.
Система вирізняється високою точністю вимірювання та має вбудовану звукову та світлову сигналізацію, яка спрацьовує коли концентрація газу досягне або перевищить заданий рівень, а також панель може керувати виконавчим механізмом (вентилятор та інше обладнання) для запобігання аваріям та вибухам.
Панель керування збирає стандартний вхідний сигнал 4 ~ 20 мА, аналізує та відображає поточну концентрацію газу в кожному каналі, а також інформацію про спрацювання сигналізації для кожного каналу та передає інформацію на комп’ютер через шину RS485.
Панель контролю газових датчиків (4 канали) WALCOM GCP-4 широко застосовують для моніторингу та контролю концентрації газів в хімічній та нафтохімічній промисловості, газовій промисловості, сільському господарстві, електроенергетиці, системах пожежогасіння, системах очищення стічних вод, металургії, гірничо-видобувній галузі, тощо.
Особливості й переваги панелі керування газовими датчиками (4 канали) WALCOM GCP-4
- Сучасна 4 канальна панель контролю газових датчиків WALCOM FGD.
- Можливість підключення чотирьох датчиків для моніторингу та контролю концентрації різних газів у повітрі (O2, CO2, CL2, H2, NH3, EX).
- WALCOM GCP-4 має ергономічний дизайн та спеціальні кріплення для зручного розташування на стіні.
- Панель оснащено новітнім зовнішнім портом управління, користувач може вільно вибирати тип підключеного передавача та порт доступу.
- Система вирізняється високою точністю вимірювання та має вбудовану звукову та світлову сигналізацію.
- Панель керування WALCOM GCP-4 має візуальну та звукову сигналізацію, та релейний вихід для керування виконавчими механізмами.
Технічні характеристики панелі контролю газових датчиків (4 канали) WALCOM GCP-4
Кількість каналів |
4 канали |
Джерело живлення |
AC 220 В ±10 % 50 Гц |
Споживання |
≤ 10 Вт |
Вхідний сигнал |
4 ~ 20 мА та RS485 |
Цифровий вихід |
RS485 (MODBUS) |
Робоча температура повітря |
-10 ~ 50 °С |
Робоча вологість повітря |
0 ~ 95 % вологості (без конденсату) |
Вихід контакту |
максимальна комутуєма потужність 1 кВт |
Спосіб установки |
Настінний |
Розміри |
380 x 210 x 80 мм |
Технічні характеристики промислових датчиків вимірювання концентрації газів
Газ |
Діапазон вимірювання |
Точність вимірювання |
90 % часу відгуку |
Мінімальне значення зчитування |
Сигналізація заданого значення Нижня межа / Верхня межа |
PH3 |
0 ~ 2000 ppm |
± 5 % F.S. |
≤ 25 с |
0.01 ppm |
0.3/5 ppm |
O2 |
0 ~ 30% VOL |
± 5 % F.S. |
≤ 15 с |
0.10 % |
19.5 %/23.0 % |
EX |
0 ~ 100 % LEL |
± 5 % F.S. |
≤ 5 с |
1 % LEL |
25.0 %/50.0 % LEL |
CO |
0 ~ 1000 ppm |
± 5 % F.S. |
≤ 25 с |
1 ppm |
50 ppm/100 ppm |
CO2 |
0 ~ 5000 ppm |
± 5 % F.S. |
≤ 25 с |
1 ppm |
1000 ppm/2000 ppm |
H2S |
0 ~ 100 ppm |
± 5 % F.S. |
≤ 30 с |
1 ppm |
10 ppm/20 ppm |
NO2 |
0 ~ 20 ppm |
± 5 % F.S. |
≤ 25 с |
0.1 ppm |
3 ppm/10 ppm |
NO |
0 ~ 250 ppm |
± 5 % F.S. |
≤ 60 с |
1 ppm |
25 ppm/50 ppm |
SO2 |
0 ~ 100 ppm |
± 5 % F.S. |
≤ 30 с |
0.1 ppm |
2 ppm/10 pppm |
CL2 |
0 ~ 20 ppm |
± 5 % F.S. |
≤ 30 с |
0.1 ppm |
1 ppm/10 ppm |
NH3 |
0 ~ 100 ppm |
± 5 % F.S. |
≤ 50 с |
1 ppm |
25 ppm/50 ppm |
H2 |
0 ~ 1000 ppm |
± 5 % F.S. |
≤ 60 с |
1 ppm |
50 ppm/10 ppm |
HCN |
0 ~ 50 ppm |
± 5 % F.S. |
≤ 200 с |
0.1 ppm |
10 ppm/20 ppm |
HCL |
0 ~ 20 ppm |
± 5 % F.S. |
≤ 60 с |
0.1 ppm |
5 ppm/10 ppm |
CH4 |
0 ~ 100 % LEL |
± 5 % F.S. |
≤5 с |
1 % LEL |
25.0 %/50.0 % LEL |
Комплектація панелі керування газовими датчиками (4 канали) WALCOM GCP-4
- Панель керування газовими датчиками (4 канали) WALCOM GCP-4.
- Інструкція з експлуатації.
- Ціна: 12 000 ₴
